- Commutation au zero
- Pouvoir de coupure sur 3 phases/100A max
- Montage sur rail Din Alimentation mono/triphasé

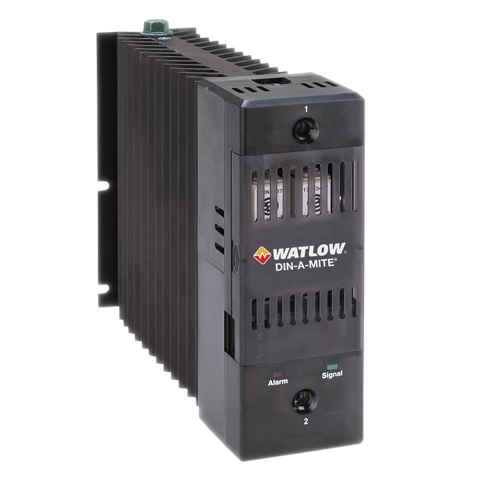

Bloc de puissance DIN-A-MITE® D
| Marque | Watlow |
|---|---|
| Modèle | DIN-A-MITE D |
- Le bloc de puissance à thyristors (SCR) D DIN-A-MITE® est un produit économique et polyvalent pour la régulation de la chaleur, proposé dans un format efficace. Ce bloc à thyristors (SCR) est conçu et fabriqué conformément aux critères de qualité attendus de Watlow. Le montage du panneau arrière correspond à l’empreinte d’un relais au mercure standard de l’industrie. Aucun besoin de se préoccuper au sujet du mercure, le régulateur DIN-A-MITE est également exempt de mercure.
- Le DIN-A-MITE Style D dispose d’une capacité de commutation au zéro de tension jusqu’à 100 ampères monophasés à 600 VCA à 30 °C (86 °F) en fonction du modèle sélectionné. Deux ou trois blocs utilisés en conjonction peuvent réguler en triphasé. Il est sûr au toucher et comprend un panneau arrière de montage standard, des fusibles semi-conducteurs intégrés (accessibles depuis l’avant) et une option de transformateur de courant pour le contrôle du courant de charge externe. Une fonctionnalité de « détecteur de court-circuit de thyristor » en option est disponible sur certains modèles spécifiques. Ce modèle est homologué UL®508 et C-UL®, et certifié CE. Ces homologations sont idéales pour les constructeurs de panneaux ayant besoin d’homologations pour leurs panneaux et armoires.
- Des options de contacteur d’entrée VAC/VCC, de régulation en 4-20 mA, à base de temps variable sont disponibles. Toutes les configurations dépendent du numéro de modèle et peuvent être sélectionnées en usine. Ce bloc inclut également un courant de court-circuit nominal (SCCR) de 200 KA testé jusqu’à 480 VCA afin d’éviter des arcs électriques lorsqu’utilisé avec les fusibles requis.
Produits similaires
-
Bloc de puissance DIN-A-MITE® A
WatlowModèle : DIN-A-MITE A
- Commutation au zero
- 600VCA/25A max
- Montage sur rail Din
- Description produit :
- Le bloc de puissance DIN-A-MITE® A est conçu et fabriqué conformément aux critères de qualité attendus de Watlow Les capacités du DIN-A-MITE A disposent d’une capacité de commutation au zéro de tension monophasée jusqu’à 25 ampères à 600 VCA (voir courbe des valeurs nominales). Une conception intégrée unique élimine les conjectures associées à la sélection d’un dissipateur thermique approprié et à des terminaisons adéquates pour l’application. Le montage sur rail DIN et sur le panneau arrière est standard sur cette gamme de dispositifs de commutation d’alimentation. Le DIN-A-MITE est également exempt de mercure.
- Des options de contacteur d’entrée VAC/VCC ou de régulation de processus 4-20 mA, à base de temps variable sont disponibles. Toutes les configurations dépendent du numéro de modèle et peuvent être sélectionnées en usine. Ce bloc inclut également un courant de court-circuit nominal (SCCR) de 200 KA testé jusqu’à 480 VCA afin d’éviter des arcs électriques lorsqu’utilisé avec les fusibles requis.
-
Bloc de puissance DIN-A-MITE® C
WatlowModèle : DIN-A-MITE C
- Commutation au zero
- Pouvoir de coupure sur 3 phases/80A max
- Montage sur rail Din Alimentation mono/triphasé
- Description produit :
- Le bloc à thyristors (SCR) C DIN-A-MITE offre une option de commutation statique économique, compact et économique pour la régulation de la chaleur électrique. Ce bloc statique est conçu et fabriqué conformément aux critères de qualité attendus de Watlow. Montage sur rail DIN et sur panneau standard, plus une version pour montage encastré dans des armoires sont disponibles.
- Les caractéristiques de base du bloc statique incluent, fonctionnement en monophasé, triphasé/deux fils et triphasé/trois fils, de 24 à 600 VCA. Les capacités de commutation de courant se situent entre 30 et 80 A, selon le modèle commandé.
- Des options de contacteur d’entrée VCA/VCC ou de tension linéaire et courant de processus, à base de temps variable sont disponibles. Monophasé, angle de phase et limitation du courant sont également disponibles. Toutes les configurations dépendent du numéro de modèle et peuvent être sélectionnées en usine. Ce bloc statique inclut un courant de court-circuit nominal (SCCR) de 200 KA testé jusqu’à 480 VCA afin de prévenir les arcs électriques lorsqu’utilisé avec les fusibles requis.
-
Bloc de puissance DIN-A-MITE® B
WatlowModèle : DIN-A-MITE B
- Commutation au zero
- 600VCA/40A max
- Montage sur rail Din Alimentation mono/triphasé
- Description produit :
- Le DIN-A-MITE® B de Watlow est un régulateur de chaleur électrique statique à la fois économique, compact et polyvalent. Les capacités du DIN-A-MITE B incluent la commutation au zéro de tension monophasée et triphasée jusqu’à 40 et 22 ampères à 600 VCA (voir courbe des valeurs nominales). La conception de ce bloc inclut une dissipation thermique adéquate ainsi que des raccordements simplifiant l’intégration dans les applications. Le montage sur rail DIN et sur le panneau arrière est standard sur ce modèle de bloc. Le régulateur DIN-A-MITE est également exempt de mercure.
- Des options de contacteur d’entrée VAC/VCC ou de régulation de processus 4-20 mA, à base de temps variable sont disponibles. Une option d’alarme de thyristor (SCR) en court-circuit est également disponible. Toutes les configurations dépendent du numéro de modèle et peuvent être sélectionnées en usine. Ce bloc intégré inclut également un courant de court-circuit nominal (SCCR) de 200 KA testé jusqu’à 480 VCA afin de réduire les dommages en cas de court-circuit lorsqu’utilisé avec les fusibles requis.
